《UGR<19为什么还是刺眼》

新闻中心

发布时间：2025-10-22

作者：文涛、势坤

UGR<19为什么还是刺眼

——你计算的UGR眩光值，可能一直都是错的

（文涛、势坤）

在照明设计中，UGR<19已被广泛作为眩光控制的参考上限。但当前大多数设计软件所输出的UGR值，并非CIE标准所认可的“应用UGR”（UGRAppl）。

（UGRAppl是国际照明委员会（CIE）定义的标准眩光评估指标，用于评估实际空间中的眩光水平。与UGRPoint、UGRLum等软件计算值不同，UGRAppl需通过专业设备测量实际空间的光分布数据后计算得出。）

一、UGR<19≠不刺眼

UGR（统一眩光值）是室内照明设计中用于评价不舒适眩光（Discomfort Glare）的关键指标之一。在多数项目中，“UGR<19”成了舒适照明的代名词。

然而，真正参与计算与分析的设计师和供应商都不知道：

目前大多数软件中默认输出的UGR值，并不符合CIE标准所定义的UGRAppl，而是UGRPoint；而很多灯具说明书标注的UGRLum，也不能代表空间的实际眩光水平。

（UGR Point：点光源眩光指标；‌UGRLum：基于光强分布的眩光指标。）

二、UGR的来源与基本原理

UGR由国际照明委员会（CIE）首次在CIE 117:1995中提出，并在后续CIE 190:2010中得到扩展，是一种对室内人工照明造成的眩光进行定量评价的经验公式。

其基本计算公式如下：

其中：

• Ls：光源在观察方向上的亮度；

• ω：灯具在视点的立体角；

• p：位置指数（Guth Index），反映灯具与视线角度的关系；

• Lb：背景亮度，不包括灯具直射光。

三、UGR的三种类型及其差异

UGR在实际应用中存在三种常见形式，分别为：

类型	来源	定义说明	能否用于判断 UGR＜19
UGRAppl	CIE标准方法	模拟真实空间、视角、反射率后，在1H×1H区域内指数加权平均。	是，唯一推荐使用。
UGRLum	灯具厂商数据	在标准房间条件下模拟的灯具UGR值，用于对比不同灯具眩光倾向。	可参考，但不能用于实际空间判断。
UGRPoint	软件默认输出	指定观察点与方向的UGR瞬时值，易受视角与局部条件影响。	禁止直接作为设计判断依据。

CIE与NEMA均指出，UGRPoint不能代表整体空间的视觉舒适性，也不能用于判断UGR是否小于19。

四、UGRAppl、UGRLum、UGRPoint的定义与误区澄清

UGRAppl：应用UGR（Application UGR）

来源：CIE 190:2010，NEMA LS 20001

计算方式：在两个“1H×1H”区域（房间长边和短边中央）内，采集多个UGR点值；

使用公式 UGRAppl=8log10（平均(10^UGR/8))。

特点：考虑了空间反射率、灯具布局、观察方向等关键因素。

用途：唯一可用于空间UGR<19判定的标准方法。

UGRLum：灯具UGR（Luminaires UGR）

来源：灯具制造商条件：标准4H×8H空间，70/50/20反射率，等距布灯，固定视点。

优点：便于快速对比灯具本身眩光控制能力。

局限：无法反映实际空间中多灯组合或复杂视角下的UGR表现。

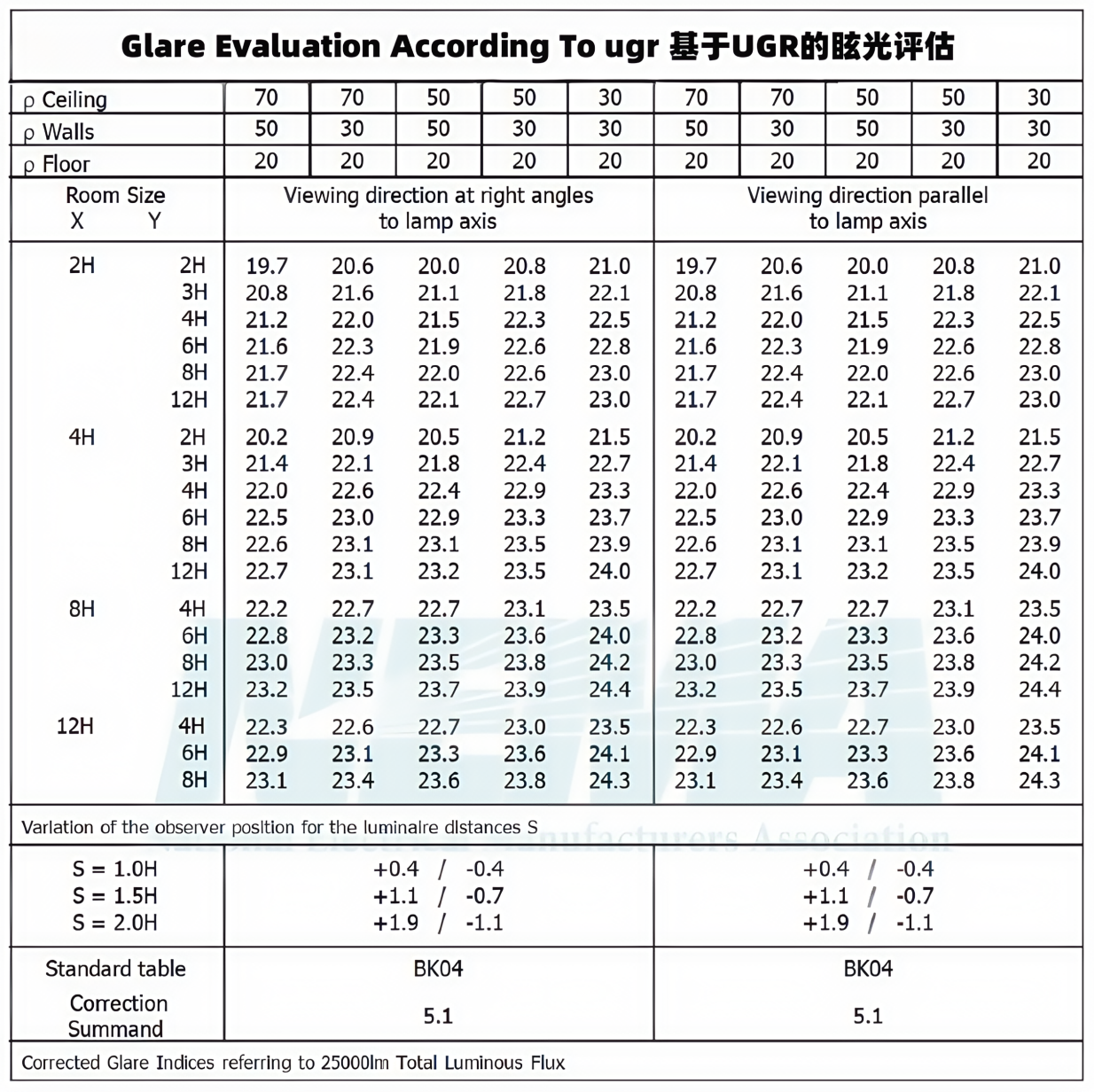

单灯的UGR表格（来自NEMA白皮书）

UGRPoint：单点UGR（Pointwise UGR）

来源：设计软件默认输出。

描述：仅反映某一观察点在特定方向下的瞬时UGR值。

弊端：易受局部几何、遮挡、反射面影响，无法用于全局判断。

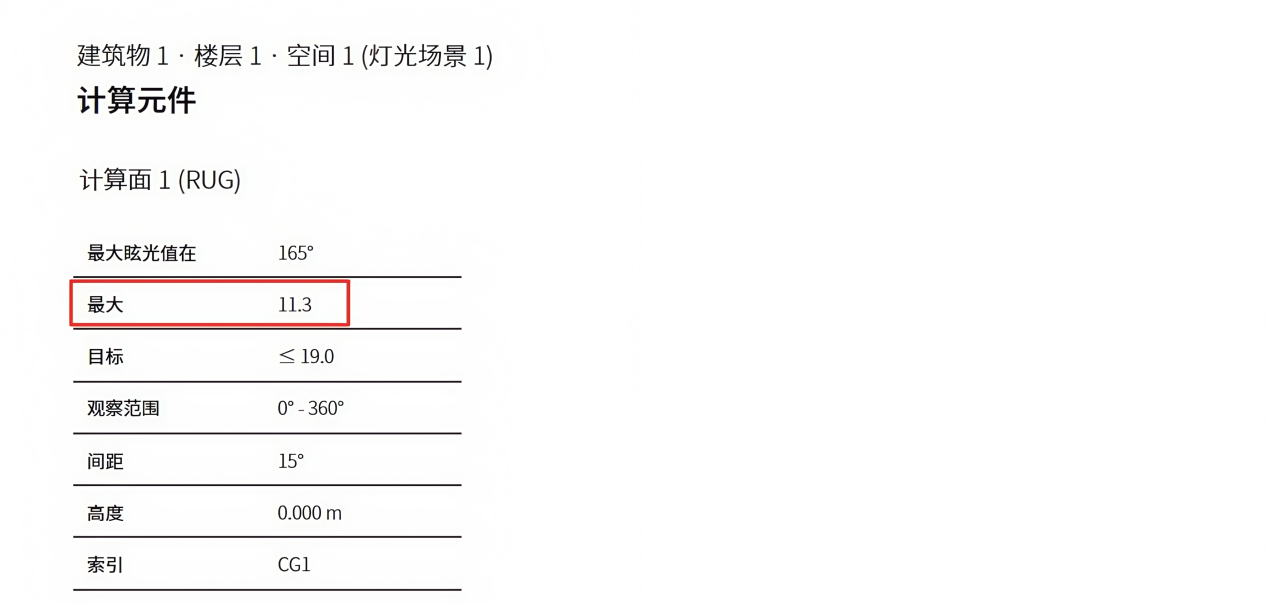

DIALux evo计算的UGR，取的最大值

五、如何准确计算 UGRAppl？

UGRAppl 是照明设计中唯一被 CIE 标准认可的眩光评价方法。其计算流程如下：

步骤一：建立真实空间模型

准确绘制房间几何结构；

设置顶、墙、地面反射率（如 70%/50%/20%）；

灯具模型需真实反映安装高度、遮光角、配光等。

步骤二：设置两个标准观察区

房间长边与短边中点分别放置 1H×1H 的观察矩形区；

人眼视点设置为1.2m高，水平看向对面墙面；

每区布置多个UGR计算点（建议≤0.5m 网格）。

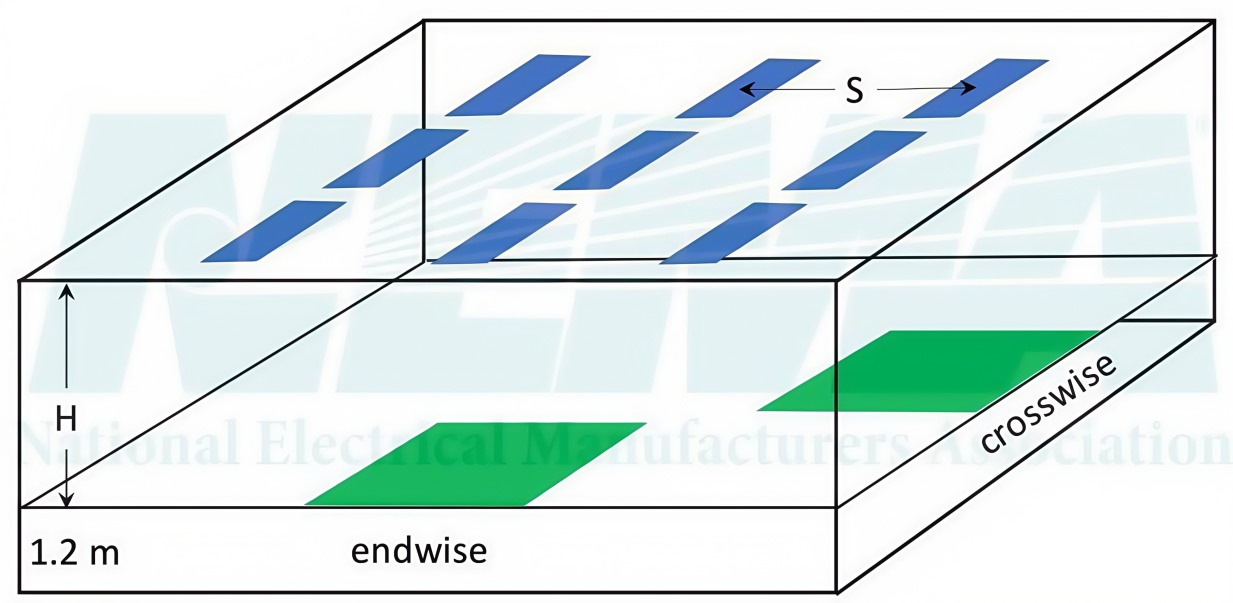

图来自NEMA白皮书

步骤三：计算 UGRAppl

记录所有观察点的UGR值；

将每个UGR值代入公式：10^(UGR/8)，求平均；

对平均值取log10并乘以8，得到该区域的 UGRAppl；

两个观察区中取较大值，即为该空间的最终 UGRAppl。

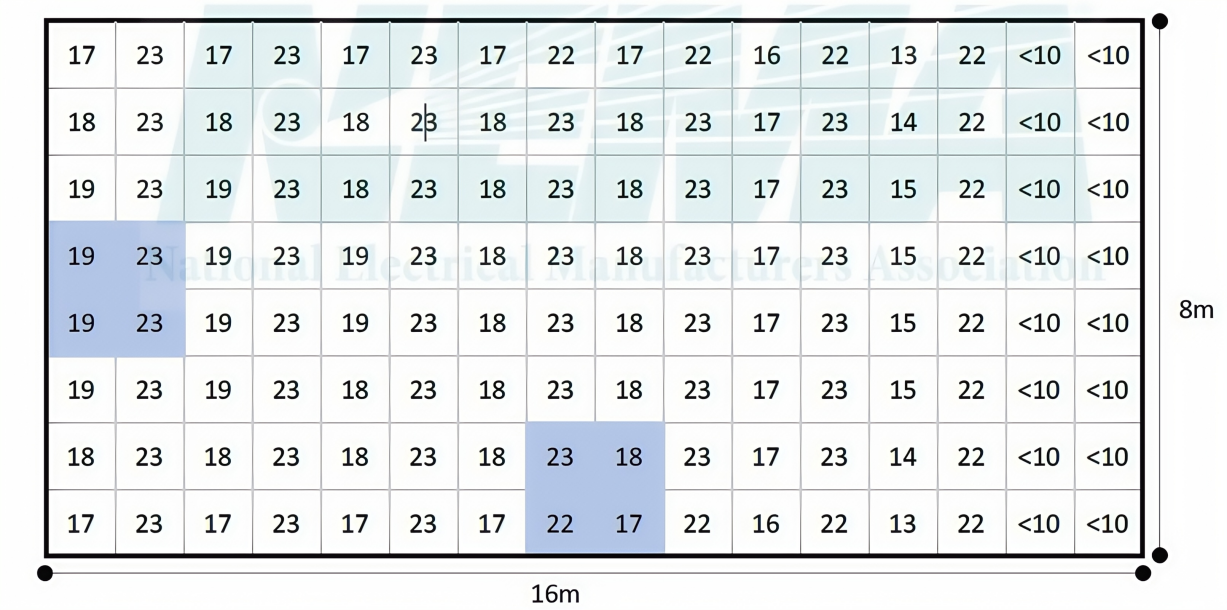

图来自NEMA白皮书

UGRAppl 必须通过指数平均法计算，不可直接使用最大或简单平均的UGRPoint。

六、灯具结构与配光形式如何影响UGR感知？

1、遮光角与可见光源控制

遮光角（Shielding Angle）是指从观察点水平方向到灯具遮光边缘之间的夹角。它不直接参与UGR计算，但对于控制人眼是否能直视高亮发光面至关重要，是影响感知眩光的关键结构参数。

• 遮光角越大，光源越难进入视线范围，眩光感越弱；

• 遮光角 < 20° 时，人眼极易直视光源，眩光风险高；

• 通常建议遮光角 ≥ 30°，是办公、教学、医疗等空间的设计下限。

空间类型	建议最小遮光角	应用说明
办公空间	≥30°	避免坐姿或仰视时视线穿透。
教室/会议区	≥35°	控制学生/听众头部仰角眩光。
医疗场所	≥40°	高视觉要求，防止患者仰视眩光。
展示零售	≥25°	聚光照明兼顾遮蔽感
